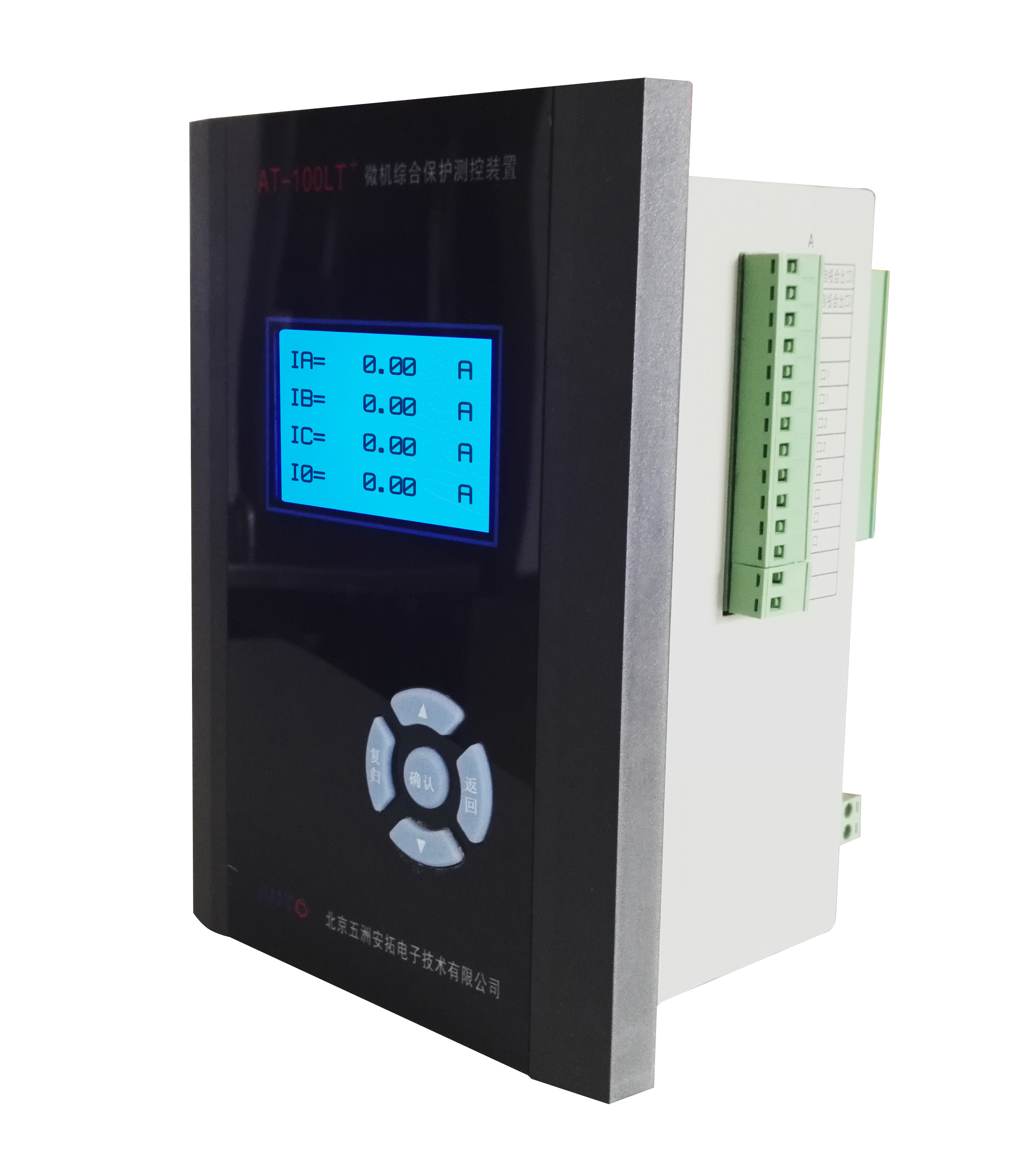

微机保护测控装置是我公司在多年继电保护开发应用的基础上，遵循公司一贯的"标准化、通用化原则设计"，结合AT-100LT的使用实践，完成的一种测控保护一体装置，特别适用于10kV及以下小电流/小电阻接地系统，,提供对馈线、变压器、电动机的保护和PT的监控，是市政工程、房地产和及小型开闭所变电站继电保护的高性价比的理想设备，配合AT-CZH操作盒，全面满足自动化的要求。.
一 它具有下列特点
1、宽范围通用输入电源模块兼容85-265交流和直流工作电源，装置内部输出+24V。
2、采用新的保护算法，具有高度的可靠性。
3、保护功能可现场设定。开入量输入、输出可现场设定。
4、通用性高。适用于进线、变压器、电动机、电容器回路。
5、全中文显示4*8液晶，界面友好，汉字菜单。符合用户适用习惯。
6、连续记录多达90条的保护事件
7、面板嵌入式和壁挂式结构，金属机壳，工业化面板设计。装置体积小，重量轻，安装简单，适合空间紧凑的开关面板和配电箱等场合，如环网柜。
8、多级的光电隔离及保护算法确保了设备的高抗干扰性。
9、采用表面贴工业，主板采用4层PCB板，主要元件采用国内外知名厂家成熟产品。（电源模块采用金升阳、继电器采用国兴等）
二 AT-100LT+微机保护测控装置功能配置
一段过流
电流定值 0.1-100A
时间定值 0-60S
二段过流
电流定值 0.1-100A
时间定值 0-60S
三段过流
电流定值 0.1-100A
时间定值 0-60S
反时限过流
电流定值 002.00A
时间常数 0-20
零序过流 [--/ ALM/TRP]
电流定值 0.05-30A
时间定值 0-60S
过电压
电压定值 100-125V
时间定值 0-60S
低电压
电压定值 10-100V
时间定值 0-60S
失电功能
电压定值 5- 60V
时间定值 0-60S
零序过压
电压定值 1-105V
时间定值 0-60S
过负荷 [--/ ALM/TRP]
电流定值 0.1-100A
时间定值 0-60S
电机启动
额定电流 0.5-5A （电动机二次额定电流）
启动时间 （0-200秒）
电机启动保护闭锁（闭锁二段过流保护）
非电量保护
F-C闭锁功能
进线备自投、自复
就地或开入复归
三 技术参数
3.1 事件记录 90条 事故分辨率 1ms
3.2 通讯
RS485端口 后置端口，屏蔽双绞线
连接器 端子螺丝
通讯协议 MODBUS RTU
传输速率 2400-9600bps
3.2 温度：工作温度范围-10℃ －50℃ 储藏温度：-25℃ － +70℃
相对湿度：45—90%
3.3 供电电压：交流供电220V
20%
3.4 电源功耗：正常工作不大于2W.，动作时不大于3W
电压回路：不大于0.05WVA ; 电流回路不大于0.3VA
3.5 交流电流回路：1.2倍额定电流下，连续工作；10倍额定电流下，允许10s；
40倍额定电流下，允许1s；
交流电压回路：1.2倍额定电压下，连续工作；1.4倍额定电压下，允许10s。
3.6 跳闸出口触点：容量50W 信号回路：可选择磁保持和不保持输出。
3.7 电气间隙检验、爬电距离检验、绝缘电阻检验、介质强度检验、冲击电压检验、温湿热检验、振动响应及耐久检验、冲击响应能力检验
结论：合格
检验方法：GB/T 7261-2008 继电保护和安全自动化装置基本试验方法
3.8 电磁兼容检验： 振荡波抗扰度 III级 ；
静电放电抗扰度 III级；
电快速脉冲群抗扰度 B级；
射频电磁场辐射抗挠度 III级；
浪涌抗扰度 III级
检验依据:“度量继电器和保护装置”（GB/T14598 系列对应IEC60255系列）规定的电磁兼容通用要求
